手持X射線(xiàn)熒光（XRF）分析儀被定義為定性半定量?jī)x器，核心原因在于其檢測(cè)原理、硬件設(shè)計(jì)、操作場(chǎng)景的限制，使其無(wú)法像實(shí)驗(yàn)室大型XRF或ICP-MS（電感耦合等離子體質(zhì)譜）那樣實(shí)現(xiàn)高精度定量分析，同時(shí)其定性能力雖強(qiáng)但也存在一定邊界。
一、手持XRF的“定性”能力
——快速識(shí)別元素，但非100%全面

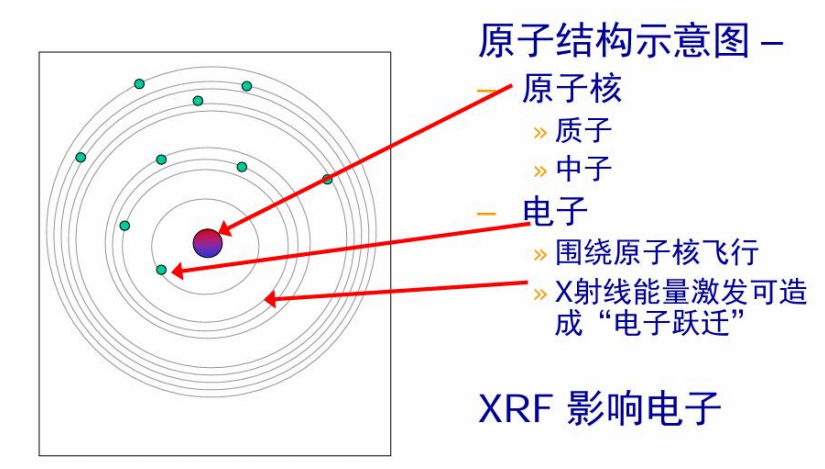

手持XRF的“定性”功能，本質(zhì)是通過(guò)檢測(cè)樣品中元素受X射線(xiàn)激發(fā)后釋放的特征X射線(xiàn)能量（不同元素的特征X射線(xiàn)能量唯一，如同“元素指紋”），與儀器內(nèi)置的元素譜庫(kù)匹配，從而識(shí)別樣品中含有的元素種類(lèi)。
1、定性分析的優(yōu)勢(shì)（為何能高效定性）

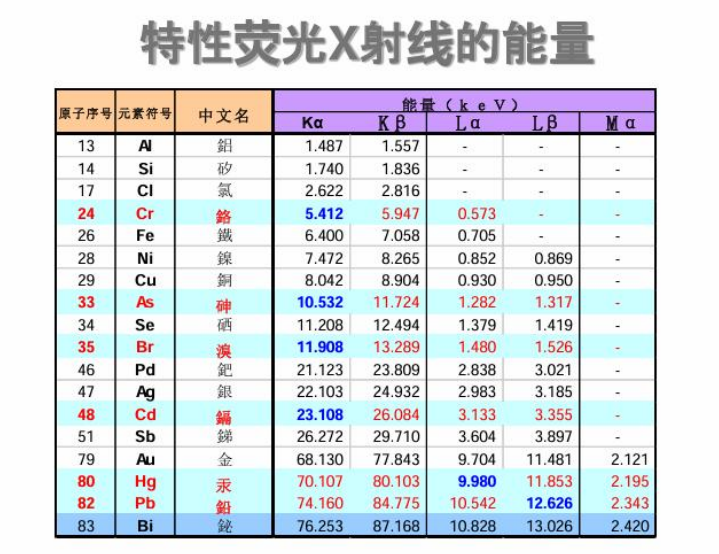

- 原理直接性：特征X射線(xiàn)能量與元素一一對(duì)應(yīng)（如鐵的特征能量為6.40keV、銅為8.04keV），無(wú)需復(fù)雜前處理即可快速匹配譜庫(kù)，通常10-60秒內(nèi)就能識(shí)別出主要元素（如金屬中的Fe、Cu、Zn，礦石中的Au、Ag、Pb等）。
- 應(yīng)用場(chǎng)景適配：手持設(shè)備的核心需求是“快速篩查”（如現(xiàn)場(chǎng)鑒別合金牌號(hào)、檢測(cè)玩具中是否含重金屬Pb/Cd、礦石現(xiàn)場(chǎng)探礦），定性功能已能滿(mǎn)足“有沒(méi)有某元素”的核心訴求，無(wú)需等待實(shí)驗(yàn)室分析。
2、定性分析的局限（為何非“絕對(duì)全面”）
- 輕元素（原子序數(shù)<12，如C、N、O）難以檢測(cè)：手持XRF的X射線(xiàn)管功率低（通常5-50W，實(shí)驗(yàn)室儀器可達(dá)數(shù)百瓦），無(wú)法有效激發(fā)輕元素的特征X射線(xiàn)；同時(shí)，輕元素的特征X射線(xiàn)能量極低（如C為0.28keV），易被空氣、樣品表面涂層吸收，儀器探測(cè)器無(wú)法有效捕捉。
- 譜線(xiàn)干擾導(dǎo)致“誤判或漏判”：不同元素的特征X射線(xiàn)能量可能接近（如Pb的Lα線(xiàn)為10.55keV，As的Kα線(xiàn)為10.54keV），手持設(shè)備的探測(cè)器分辨率較低（通常150-300eV，實(shí)驗(yàn)室儀器可達(dá)100eV以下），難以區(qū)分這些“重疊譜線(xiàn)”，可能將As誤判為Pb，或漏判低含量元素。
- 無(wú)法識(shí)別“化合物形態(tài)”：XRF只能檢測(cè)元素種類(lèi)，無(wú)法區(qū)分元素的化學(xué)形態(tài)（如同樣是Cr元素，無(wú)法分辨是無(wú)害的Cr3+還是有毒的Cr?+），需結(jié)合其他方法（如化學(xué)滴定）確認(rèn)。
二、手持XRF的“半定量”
——為何無(wú)法實(shí)現(xiàn)“準(zhǔn)確定量”
定量分析的目標(biāo)是精確測(cè)定樣品中某元素的質(zhì)量分?jǐn)?shù)（如“Pb含量為120mg/kg”），需滿(mǎn)足“信號(hào)強(qiáng)度與元素含量完全線(xiàn)性相關(guān)”“無(wú)干擾信號(hào)影響”“標(biāo)樣校準(zhǔn)精準(zhǔn)”三個(gè)核心條件。而手持XRF的設(shè)計(jì)和場(chǎng)景限制，使其無(wú)法滿(mǎn)足這些條件，只能給出“近似含量范圍”（即半定量結(jié)果），具體制約因素如下：
1、物理原理層面：“基體效應(yīng)”破壞信號(hào)與含量的線(xiàn)性關(guān)系
“基體”指樣品的主要成分（如合金的基體是Fe，塑料的基體是C/H/O，礦石的基體是SiO?）。手持XRF的檢測(cè)信號(hào)（特征X射線(xiàn)強(qiáng)度）不僅與目標(biāo)元素含量相關(guān)，還會(huì)被基體成分嚴(yán)重干擾，即“基體效應(yīng)”，這是導(dǎo)致定量不準(zhǔn)的最核心原因：
- 吸收效應(yīng)：基體中高原子序數(shù)元素（如Pb、Hg）會(huì)吸收目標(biāo)元素的特征X射線(xiàn)，導(dǎo)致信號(hào)強(qiáng)度降低，誤判為“含量偏低”；
- 增強(qiáng)效應(yīng)：基體中某些元素的特征X射線(xiàn)會(huì)二次激發(fā)目標(biāo)元素，導(dǎo)致信號(hào)強(qiáng)度升高，誤判為“含量偏高”。例如：檢測(cè)塑料中低含量的Pb（基體是C/H/O，輕元素）時(shí)，Pb的特征X射線(xiàn)幾乎不被吸收，信號(hào)強(qiáng)度與含量較線(xiàn)性；但檢測(cè)不銹鋼（基體是Fe，原子序數(shù)26）中的Pb時(shí)，F(xiàn)e會(huì)吸收Pb的特征X射線(xiàn)，即使Pb含量相同，信號(hào)強(qiáng)度也會(huì)比塑料中低30%-50%，若直接按塑料的校準(zhǔn)曲線(xiàn)計(jì)算，會(huì)得出“Pb含量偏低”的錯(cuò)誤結(jié)果。實(shí)驗(yàn)室大型XRF可通過(guò)“基體校正算法”（如 fundamental parameter法，F(xiàn)P法）部分消除基體效應(yīng)，但手持設(shè)備受算力、體積限制，校正算法簡(jiǎn)化，無(wú)法完全補(bǔ)償基體干擾，只能給出近似值。
2、硬件設(shè)計(jì)層面：低功率與低分辨率導(dǎo)致信號(hào)精度不足
手持設(shè)備為實(shí)現(xiàn)“便攜性”（重量通常1-3kg，續(xù)航數(shù)小時(shí)），硬件配置遠(yuǎn)低于實(shí)驗(yàn)室儀器，直接影響信號(hào)采集的精度：
- X射線(xiàn)管功率低：手持設(shè)備功率通常5-50W，實(shí)驗(yàn)室儀器可達(dá)300-1000W。低功率導(dǎo)致激發(fā)的特征X射線(xiàn)強(qiáng)度弱，尤其是低含量元素（如mg/kg級(jí)別）的信號(hào)易被背景噪聲淹沒(méi)，無(wú)法準(zhǔn)確測(cè)量信號(hào)強(qiáng)度；
- 探測(cè)器分辨率低：手持設(shè)備多采用“Si-PIN探測(cè)器”（分辨率150-300eV），實(shí)驗(yàn)室儀器常用“SDD探測(cè)器”（分辨率<120eV）。低分辨率無(wú)法有效分離重疊譜線(xiàn)（如Pb與As的譜線(xiàn)），會(huì)將干擾信號(hào)計(jì)入目標(biāo)元素的強(qiáng)度，導(dǎo)致含量計(jì)算偏差；
- 無(wú)樣品標(biāo)準(zhǔn)化設(shè)計(jì)：實(shí)驗(yàn)室分析時(shí)，樣品需加工成“平整、均勻、厚度一致”的樣片，確保X射線(xiàn)激發(fā)面積和穿透深度相同；而手持設(shè)備檢測(cè)的是“不規(guī)則樣品”（如礦石塊、電線(xiàn)、金屬零件），樣品表面凹凸、厚度不均會(huì)導(dǎo)致激發(fā)面積差異，同一元素在不同位置的信號(hào)強(qiáng)度波動(dòng)可達(dá)10%-20%，進(jìn)一步降低定量精度。
3、校準(zhǔn)與操作層面
標(biāo)樣覆蓋不足+現(xiàn)場(chǎng)操作誤差定量分析需通過(guò)“標(biāo)樣校準(zhǔn)”（用已知含量的標(biāo)準(zhǔn)樣品建立“信號(hào)強(qiáng)度-含量”的校準(zhǔn)曲線(xiàn)），但手持XRF的校準(zhǔn)存在天然缺陷：
- 標(biāo)樣覆蓋范圍有限：儀器出廠(chǎng)時(shí)通常只針對(duì)常見(jiàn)基體（如純金屬、塑料、土壤）的少數(shù)元素（如Pb、Cd、Hg、Cr）建立校準(zhǔn)曲線(xiàn)，若檢測(cè)特殊基體（如陶瓷、合金）或稀有元素（如Rh、Ir），無(wú)對(duì)應(yīng)標(biāo)樣校準(zhǔn)，結(jié)果偏差極大；
- 現(xiàn)場(chǎng)操作誤差大：手持檢測(cè)時(shí)，探頭與樣品的距離（要求1-3mm）、檢測(cè)角度、環(huán)境溫度（高溫會(huì)影響探測(cè)器靈敏度）均由人工控制，微小偏差（如探頭傾斜5°）就會(huì)導(dǎo)致信號(hào)強(qiáng)度變化，而實(shí)驗(yàn)室分析由機(jī)械臂固定樣品，操作誤差可忽略。
三、手持XRF的“定性半定量”定位
是“場(chǎng)景需求與技術(shù)限制的平衡”
手持XRF的核心價(jià)值是“現(xiàn)場(chǎng)快速篩查” ——在礦山、工廠(chǎng)、海關(guān)等場(chǎng)景中，快速判斷“樣品含哪些元素”“目標(biāo)元素含量是否超標(biāo)（如RoHS指令中的Pb<1000mg/kg）”，而非精確測(cè)定含量。
其“定性半定量”的本質(zhì)是：為了便攜性和快速性，犧牲了實(shí)驗(yàn)室儀器的功率、分辨率和校準(zhǔn)精度，從而無(wú)法實(shí)現(xiàn)準(zhǔn)確定量，但足以滿(mǎn)足現(xiàn)場(chǎng)篩查的核心需求。若需獲取精確的定量結(jié)果（如科研、產(chǎn)品認(rèn)證），仍需將樣品送至實(shí)驗(yàn)室，用大型XRF、ICP-MS等儀器分析。
